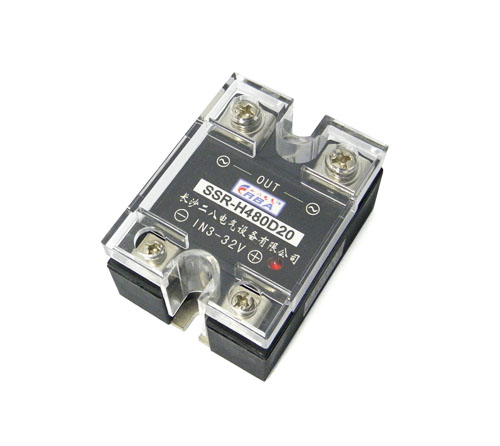

外形尺寸安装图 |
 |
| 长方形安装式固态继电器(工业级)电路图 |
|
| 长方形安装式固态继电器(工业级)选型表 |
| 型号 |
电压等级 |
220VAC |
380VAC |
480VAC |
| 3-32VDC |
4-8VDC |
3-32VDC |
4-8VDC |
3-32VDC |
4-8VDC |
| 电流等级 |
过零型 |
随机型 |
过零型 |
随机型 |
过零型 |
随机型 |
普
通
型 |
10A |
SSR-220D10 |
SSR-220D10P |
SSR-380D10 |
SSR-380D10P |
SSR-480D10 |
SSR-480D10P |
| 25A |
SSR-220D25 |
SSR-220D25P |
SSR-380D25 |
SSR-380D25P |
SSR-480D25 |
SSR-480D25P |
| 40A |
SSR-220D40 |
SSR-220D40P |
SSR-380D40 |
SSR-380D40P |
SSR-480D40 |
SSR-480D40P |
增
强
型 |
15A |
SSR-H220D15 |
SSR-H220D15P |
SSR-H380D15 |
SSR-H380D15P |
SSR-H480D15 |
SSR-H480D15P |
| 30A |
SSR-H220D30 |
SSR-H220D30P |
SSR-H380D30 |
SSR-H380D30P |
SSR-H480D30 |
SSR-H480D30P |
| 45A |
SSR-H220D45 |
SSR-H220D45P |
SSR-H380D45 |
SSR-H380D45P |
SSR-H480D45 |
SSR-H480D45P |
| 60A |
SSR-H220D60 |
SSR-H220D60P |
SSR-H380D60 |
SSR-H380D60P |
SSR-H480D60 |
SSR-H480D60P |
| 75A |
SSR-H220D75 |
SSR-H220D75P |
SSR-H380D75 |
SSR-H380D75P |
SSR-H480D75 |
SSR-H480D75P |
| 100A |
SSR-H220D100 |
SSR-H220D100P |
SSR-H380D100 |
SSR-H380D100P |
SSR-H480D100 |
SSR-H480D100P |
| 120A |
SSR-H220D120 |
SSR-H220D120P |
SSR-H380D120 |
SSR-H380D120P |
SSR-H480D120 |
SSR-H480D120P |
| 150A |
SSR-H220D150 |
SSR-H220D150P |
SSR-H380D150 |
SSR-H380D150P |
SSR-H480D150 |
SSR-H480D150P |
|
| 1、随机型应用于单、三相调压0-220VAC无级可调，或0-380VAC无级可调，过零型应用于单、三相开关场合、过零开关。 |
| 2、普通型应用于阻性负载，增强型应用于感性负载和容性负载。感性负载额定电压220VAC选用380V耐压，感性负载额定电压380VAC选用480V耐压。 |
|
| 长方形安装式固态继电器(工业级)参数 |
2A-6ASSR漏电流
大于等于10A的SSR漏电流
输出通态压降
绝缘电阻（输入、输出及外壳间）
绝缘电压（输入、输出及外壳间）
使用温度范围
过零型SSR开启最大延时
SSR关断最大延时
电网频率
控制电压
控制电流
耐电压上升率
动作状态指示 |
＜2mA
＜6mA
＜1.1V
≥1000MΩ
≥2000VAC
-30°— +80°
10ms
10ms
50Hz（或60Hz）
3-32VDC
6-30mA（自动限流）
200V/us
LED |
|
|
|
