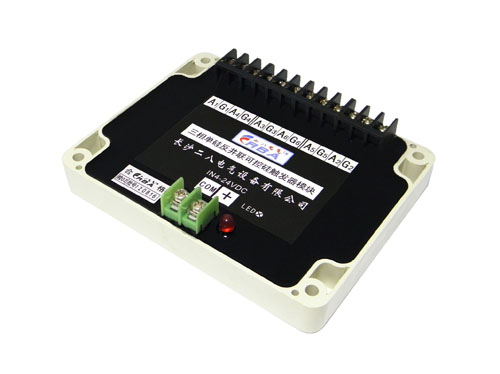

外形尺寸安装图 |
 |

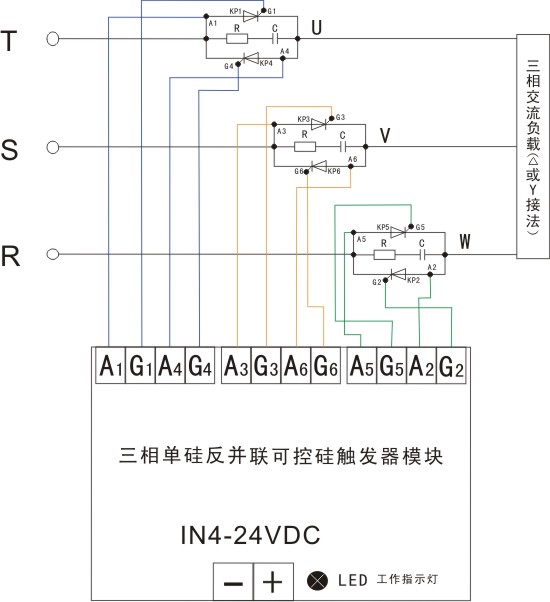

| 三相单硅反并联可控硅触发器模块电路图 |
图中R：10Ω-51Ω、3W以上 C：0.1-0.47uf、400VAC以上
|
|
| 三相单硅反并联可控硅触发器模块使用说明 |
1.在三相单硅反并联可控硅触发器模块的支持下，即可实现光电隔离三组反并联单相可控硅所组成电路输出交流电压的过零检测。弱电控制强电，三相负载全电压可靠开启关断。 |
| 2.整个电路可应用于380VAC（260VAC-660VAC）﹑50Hz-60Hz的电网上，如用户使用在低电压上时，可向我公司定制。主电路中三相进线（R﹑S﹑T)无相序要求，且进线和可控硅三相触发器之间必须严格一一对应,否则系统不能正常工作。 |
| 3.三相触发器的触发端（如A1﹑G1……A6﹑G6）为强触发方式，可以触发2500A以内的任何单向可控 硅。这里所谓的强触发方式的连线为A1﹑G1对应KP1的阳极和门极，而不是通常的阴极和门极。 |
| 4.三相触发器模块的弱电部分性能稳定可靠，六路一致性也很好，但由于为强电触发方式，故当主电路中的任一可控硅因故障（门极损坏）而不能被触发时，如触发器模块仍有控制电压，则电网的电流从A端进入，从G端再到负载，而电网电压的极大部分则降在A﹑G两端,这个电压电流所产生的发热，在数秒钟使A﹑G两端内部器件烧毁。使用前A1、A4、A3、A6、A5、A2须加51Ω1W电阻串联在电路中保护。 |
| 5.主电路种可控硅的阳极和阴极间必须加一阻容吸收回路保护，其中电阻一般选10Ω-51Ω﹑3W以上，电容选0.1-0.47μf﹑600VAC以上。 |
|
| 三相单硅反并联可控硅触发器模块参数 |
输出通态压降
绝缘电阻（输入、输出及外壳间）
绝缘电压（输入、输出及外壳间）
过零型SSR开启最大延时
SSR关断最大延时
电网频率
控制电压
控制电流
耐电压上升率
动作状态指示 |
＜1.5V
≥1000MΩ
≥2000VAC
10ms
10ms
50Hz（或60Hz）
4-32VDC
6-30mA（自动限流）
200V/us
LED |
|
|
