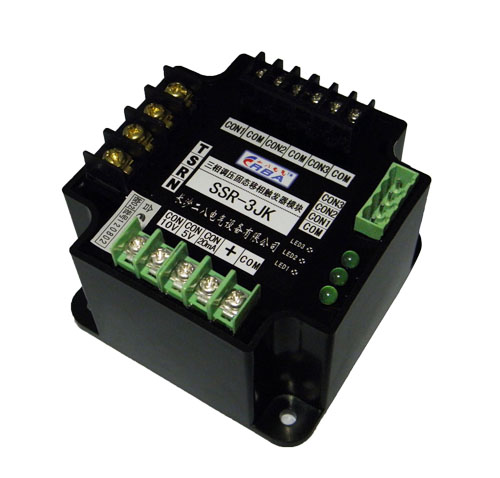

1.三相调压固态移相触发器模块（以上简称SSR-3JK）内部集三相电相位检测﹑移相电路﹑控制电路和三路单相随机型固体继电器触发电路于一体，不需外部任何电路和工作电源，便可以用0-5VDC﹑4-20mA﹑0-10VDC信号自动控制或电位器手动控制，产生三路可改变导通角度的脉冲信号再去分别控制三路单相随机型固体继电器，即可实现三相负载电压从0V到电网全电压的无级可调。 |

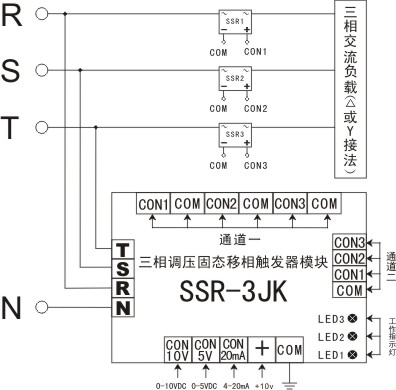

| 2.整个电路可应用于380VAC（260VAC-420VAC）﹑50Hz-60Hz的电网上，如用户使用在低电压上时，可向我公司定制。主电路中三相进线（R﹑S﹑T)无相序要求，但进线和固体继电器﹑SSR-3JK输出端间(如R对应的SSR1和CON1)必须严格一一对应,否则系统不能正常工作。 |
| 3.自动控制0-5VDC信号使用CON5VDC和COM(地）模块上，+﹑20mA﹑CON10V必须悬空。 |
| 4.自动控制0-10VDC信号使用CON10V和COM(地）模块上，+﹑CON5V﹑CON20mA必须悬空。 |
| 5.自动控制4-20mA信号使用CON20mA和COM(地）模块上，+﹑CON5V﹑CON10V必须悬空。 |
| 6.手动控制信号使用+﹑CON10V和COM(地）模块上，CON5V﹑CON20mA必须悬空。模块上的"+"只提供手动控制使用，不作它用。 |
| 7.SSR-3JK采用输出双通道，通道一：随机固态继电器SSR1、SSR2、SSR3使用；通道二：全隔离三相调压模块使用。当使用通道一时通道二悬空，当使用通道二时通道一悬空。 |
| 8.0-5V、0-0.8V左右时为全关闭，0.8-4.6V左右时为可调区域，4.6-5V左右时为全开通区域，交流电压为最大值。 |
| 9.0-10V、0-1.6V左右时为全关闭，1.6-9.5V左右时为可调区域，9.5-10V左右时为全开通区域，交流电压为最大值。 |
| 10.4-20mA、0-4.5mA左右时为全关闭，4.5-19.5mA左右时为可调区域，19.5-20mA左右时为全开通区域，交流电压为最大值。 |
| 11.移相触发器本身发热很小，不需另外散热。 |
