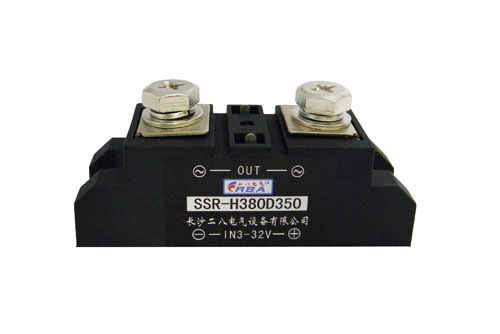

外形尺寸安装图 |
 |
| 长条形安装式固态继电器(工业级)电路图 |
 |
 |
| 1、随机型应用于单、三相调压0-220VAC无级可调，或0-380VAC无级可调，过零型应用于单、三相开关场合、过零开关。 |
| 2、普通型应用于阻性负载，增强型应用于感性负载和容性负载。感性负载额定电压220VAC选用380V耐压，感性负载额定电压380VAC选用480V耐压。 |
|
| 长条形安装式固态继电器(工业级)选型表 |
| 型号 |
电压等级 |
220VAC |
380VAC |
480VAC |
| 3-32VDC |
4-8VDC |
3-32VDC |
4-8VDC |
3-32VDC |
4-8VDC |
| 电流等级 |
过零型 |
随机型 |
过零型 |
随机型 |
过零型 |
随机型 |
增
强
型 |
85A |
SSR-H220D85 |
SSR-H220D85P |
SSR-H380D85 |
SSR-H380D85P |
SSR-H480D85 |
SSR-H480D85P |
| 125A |
SSR-H220D125 |
SSR-H220D125P |
SSR-H380D125 |
SSR-H380D125P |
SSR-H480D125 |
SSR-H480D125P |
| 155A |
SSR-H220D155 |
SSR-H220D155P |
SSR-H380D155 |
SSR-H380D155P |
SSR-H480D155 |
SSR-H480D155P |
| 190A |
SSR-H220D190 |
SSR-H220D190P |
SSR-H380D190 |
SSR-H380D190P |
SSR-H480D190 |
SSR-H480D190P |
| 240A |
SSR-H220D240 |
SSR-H220D240P |
SSR-H380D240 |
SSR-H380D240P |
SSR-H480D240 |
SSR-H480D240P |
| 290A |
SSR-H220D290 |
SSR-H220D290P |
SSR-H380D290 |
SSR-H380D290P |
SSR-H480D290 |
SSR-H480D290P |
| 350A |
SSR-H220D350 |
SSR-H220D350P |
SSR-H380D350 |
SSR-H380D350P |
SSR-H480D350 |
SSR-H480D350P |
| 400A |
SSR-H220D400 |
SSR-H220D400P |
SSR-H380D400 |
SSR-H380D400P |
SSR-H480D400 |
SSR-H480D400P |
| 500A |
SSR-H220D500 |
SSR-H220D500P |
SSR-H380D500 |
SSR-H380D500P |
SSR-H480D500 |
SSR-H480D500P |
|
| 长条形安装式固态继电器(工业级)参数 |
2A-6ASSR漏电流
大于等于10A的SSR漏电流
输出通态压降
绝缘电阻（输入、输出及外壳间）
绝缘电压（输入、输出及外壳间）
使用温度范围
过零型SSR开启最大延时
SSR关断最大延时
电网频率
控制电压
控制电流
耐电压上升率
动作状态指示 |
＜2mA
＜6mA
＜1.5V
≥1000MΩ
≥2000VAC
-30°— +80°
10ms
10ms
50Hz（或60Hz）
3-32VDC
6-30mA（自动限流）
200V/us
LED |
|
|
