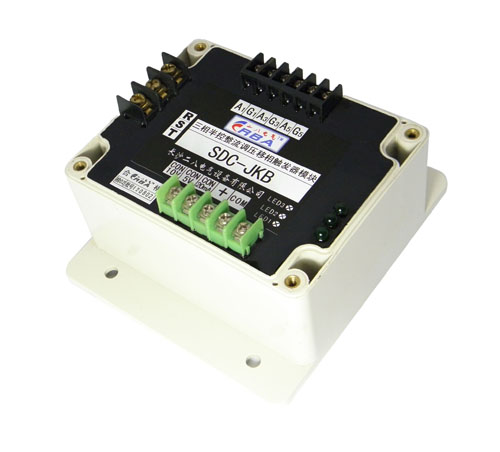

| 1.在SDC-JKB的支持下，即可实现三相半控整流电路输出直流电压0-513V无级可调。如果正电压和负电压并联一支大电解电容滤波时,输出电压会更高。 |
| 2.整个电路可应用于380VAC（260VAC-420VAC）﹑50Hz-60Hz的电网上，如用户使用在低电压上时，可向我公司定制。三相整流电路中三相进线（R﹑S﹑T）有相序要求,且进线和可控硅及三相触发器之间必须严格一一对应,否则系统不能正常工作。 |

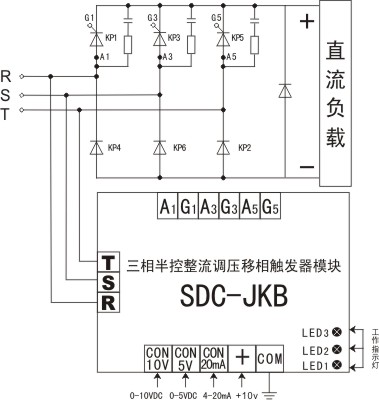

| 3.三相触发器的触发端（如A1﹑G1……A3﹑G3）为强触发方式，可以触发1000A以内的任何单向可控 硅。这里所谓的强触发方式的连线为A1﹑G1对应KP1的阳极和门极，而不是通常的阴极和门极。 |
| 4.三相触发器模块的弱电部分性能稳定可靠，三路一致性也很好，但由于为强电触发方式，故当主电路中的任一可控硅因故障（门极损坏）而不能被触发时，如触发器模块仍有控制电压，则电网的电流从A端进入，从G端再到负载，而电网电压的极大部分则降在A﹑G两端,这个电压电流所产生的发热，在数秒钟使A﹑G两端内部器件烧毁。使用前A1、A3、A5须加51Ω电阻串联在电路中保护。 |
| 5.主电路种可控硅的阳极和阴极间必须加一阻容吸收回路保护，其中电阻一般选10Ω-51Ω﹑3W以上，电容选0.1-0.47μf﹑400VAC以上。 |
| 6.自动控制0-5VDC信号使用CON5VDC和COM(地）模块上，+﹑20mA﹑CON10V必须悬空。 |
| 7.自动控制0-10VDC信号使用CON10V和COM(地）模块上，+﹑CON5V﹑CON20mA必须悬空。 |
| 8.自动控制4-20mA信号使用CON20mA和COM(地）模块上，+﹑CON5V﹑CON10V必须悬空。 |
| 9.手动控制信号使用+﹑CON10V和COM(地）模块上，CON5V﹑CON20mA必须悬空。模块上的"+"只提供手动控制使用，不作它用。 |
| 10.三相整流电路中当输出端并联大电解电容滤波时，由于电容两端电压不能突变，这种高电压﹑大容性场合很容易造成可控硅过流而损坏，因此模块上电前须保证控制端CON电压在0V，上电后，CON须从0V逐渐增大，以保证电容冲击电流最小。 |
| 11.三相半控整流调压移相触发器模块专用于直流调压、恒流、电机调速、调光等。 |
| 12.0-5V、0-0.8V左右时为全关闭，0.8-4.6V左右时为可调区域，4.6-5V左右时为全开通区域，交流电压为最大值。 |
| 13.0-10V、0-1.6V左右时为全关闭，1.6-9.5V左右时为可调区域，9.5-10V左右时为全开通区域，交流电压为最大值。 |
| 14.4-20mA、0-4.5mA左右时为全关闭，4.5-19.5mA左右时为可调区域，19.5-20mA左右时为全开通区域，交流电压为最大值。 |
