外形尺寸安装图 |
 |
| 三相过零型固态继电器(工业级)电路图 |
|
普通型应用于阻性负载，增强型应用于感性负载和容性负载。感性负载额定电压220VAC选用380V耐 |
| 压，感性负载额定电压380VAC选用480V耐压。 |
|
| 三相过零型固态继电器(工业级)选型表 |
| 电压等级 |
380V系列，IN4-32V |
480V系列，IN4-32V |
电压等级 |
380V系列，IN4-32V |
480V系列，IN4-32V |
| 电流等级 |
普通型 |
普通型 |
电流等级 |
增强型 |
增强型 |
| 10A |
SSR-3-380D10 |
SSR-3-480D10 |
15A |
SSR-3H380D15 |
SSR-3H480D15 |
| 25A |
SSR-3-380D25 |
SSR-3-480D25 |
35A |
SSR-3H380D35 |
SSR-3H480D35 |
| 40A |
SSR-3-380D40 |
SSR-3-480D40 |
50A |
SSR-3H380D50 |
SSR-3H480D50 |
| |
- |
- |
75A |
SSR-3H380D75 |
SSR-3H480D75 |
| |
- |
- |
120A |

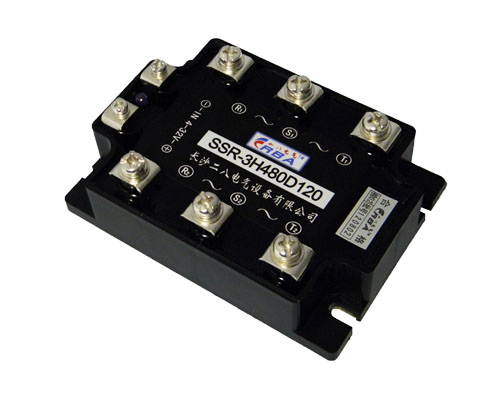

SSR-3H380D120 |
SSR-3H480D120 |
| |
- |
- |
150A |
SSR-3H380D150 |
SSR-3H480D150 |
|
| 三相过零型固态继电器(工业级)参数 |
大于等于10A的SSR漏电流
输出通态压降
绝缘电阻（输入、输出及外壳间）
绝缘电压（输入、输出及外壳间）
使用温度范围
过零型SSR开启最大延时
SSR关断最大延时
电网频率
控制电压
控制电流
耐电压上升率
动作状态指示 |
＜6mA
＜1.5V
≥1000MΩ
≥2000VAC
-30°— +80°
10ms
10ms
50Hz（或60Hz）
4-32VDC
6-30mA（自动限流）
200V/us
LED |
|
|
