外形尺寸安装图 |
 |
| R调压器电路图和选型表 |
 |
| 电压等级 |
220VAC |
| 电流等级 |
| 10A |
R-220D10 |
| 25A |
R-220D25 |
| 40A |
R-220D40 |
| 60A |
R-220D60 |
| 80A |
R-220D80 |
|
|

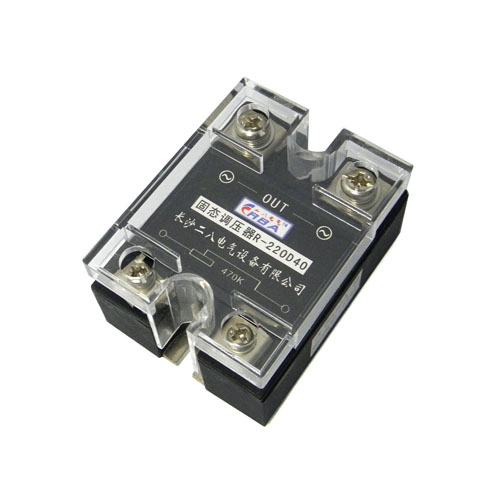

| 1.R系列固态调压器内部集移相触发器电路，阻容吸收回路，双向可控硅于一体，通过电位器手动调节以改变阻性负载上的电压，来达到调节输出功率。
|
| 2.固态调压器应用在110-250VAC、50Hz、的电网上，外接470-560KΩ2W电位器,调压范围在0-220V无级可调。 |
| 3.需要特别注意的事R系列固态调压器上接电位器的控制端与输出端间不隔离,因此只能应用于要求不高的手动控制的阻性负载场合.如要求控制端与输出端隔离,负载为感性等要求高的场合,请采用后面的"智能全隔离单相交流调压模块"。 |
|
| R调压器参数 |
大于等于10A的SSR漏电流
输出通态压降
绝缘电阻（输入、输出及外壳间）
绝缘电压（输入、输出及外壳间）
使用温度范围
过零型SSR开启最大延时
SSR关断最大延时
电网频率
耐电压上升率 |
＜6mA
＜1.5V
≥1000MΩ
≥2000VAC
-30°— +80°
10ms
10ms
50Hz（或60Hz）
200V/us |
|
|
|
