| 1.单相整流调压模块输入交流220VAC，输出直流198VDC，可从1V-198VDC无级可调。 |
| 2.单相整流调压模块输入交流380VAC，输出直流342VDC，可从1V-342VDC无级可调。 |
| 3.如果正电压和负电压并联一支大电解电容滤波时，输出电压会更高。 |
| 4.当输出端并联大电解电容滤波时,由于电容两端电压不能突变,这种高压电﹑大容性场合很容易造成模块过流而损坏,因此模块上电前须保证控制端CON电压在0V，上电后，CON须从0V逐渐增大，以保证电容冲击电流最小。 |
| 5.自动控制0-5VDC信号使用CON5VDC和COM(地）模块上，+﹑CON20mA﹑CON10V必须悬空。 |
| 6.自动控制0-10VDC信号使用CON10V和COM(地）模块上，+﹑CON5V﹑CON20mA必须悬空。 |
| 7.自动控制4-20mA信号使用CON20mA和COM(地）模块上，+﹑CON5V﹑CON10V必须悬空。 |
| 8.手动控制信号使用+﹑CON10V和COM(地）模块上，CON5V﹑CON20mA必须悬空。模块上的"+"只提供手动控制使用，不作它用。 |
| 9.当③④端不同步时，整个模块无输出，这时只要把③④端两根线对调一下即可。同步变压器功率宜大于2W，我公司有220V/18V﹑380V/18V﹑2W配套供应。 |
| 10.单相整流模块只能使用在50Hz的电网上，其中220V系列使用在120-250VAC电网上，380V系列使用在180-450VAC电网上，110V系列使用在50-120VAC电网上，但③④两端的同步电压必须在18V±0.5VAC范围内。 |
| 11.COM为内部地端，CON5V﹑CON10V﹑20mA为控制端，+ 端为内部产生,只供电位器手动控制用。①②端为强电部分,③④端为同步电源和 +﹑CON5V﹑CON10V﹑CON20mA﹑COM的弱电部分为全隔离。 |

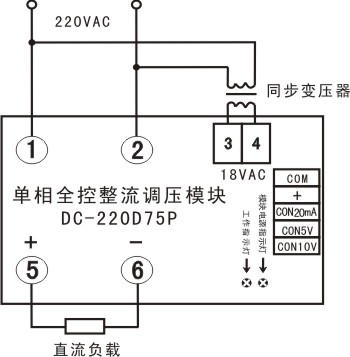

| 12.①②端为交流输入，⑤⑥端为直流输出，⑤端为正电压，⑥端为负电压，③④端为同步电源。 |
| 13.0-5V、0-0.8V左右时为全关闭，0.8-4.6V左右时为可调区域，4.6-5V左右时为全开通区域，交流电压为最大值。 |
| 14.0-10V、0-1.6V左右时为全关闭，1.6-9.5V左右时为可调区域，9.5-10V左右时为全开通区域，交流电压为最大值。 |
| 15.4-20mA、0-4.5mA左右时为全关闭，4.5-19.5mA左右时为可调区域，19.5-20mA左右时为全开通区域，交流电压为最大值。 |
