外形尺寸安装图 |
 |

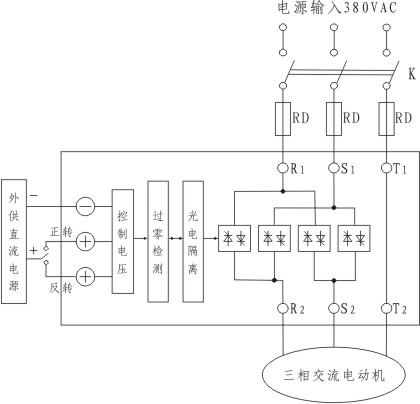

| 三相交流电动机正反转模块电路图 |
|
| 三相交流电动机正反转模块选型表 |
| 电压等级 |
380V系列，IN4-32V |
480V系列，IN4-32V |
| 电流等级 |
普通型 |
普通型 |
| 25A |
SSR-3-380D25A |
SSR-3H380D25A |
| 40A |
SSR-3-380D40A |
SSR-3H380D40A |
| 60A |
SSR-3-380D60A |
SSR-3H380D60A |
| 80A |
SSR-3-380D80A |
SSR-3H380D80A |
| 100A |
SSR-3-380D100A |
SSR-3H380D100A |
|
| 三相交流电动机正反转模块参数 |
大于等于10A的SSR漏电流
输出通态压降
绝缘电阻（输入、输出及外壳间）
绝缘电压（输入、输出及外壳间）
使用温度范围
过零型SSR开启最大延时
SSR关断最大延时
电网频率
控制电压
控制电流
耐电压上升率
动作状态指示
断开时间 |
＜6mA
＜1.5V
≥1000MΩ
≥2000VAC
-30°— +80°
10ms
10ms
50Hz（或60Hz）
4-32VDC
6-30mA（自动限流）
200V/us
LED
下反转时间隙≥300mS |
|
|
