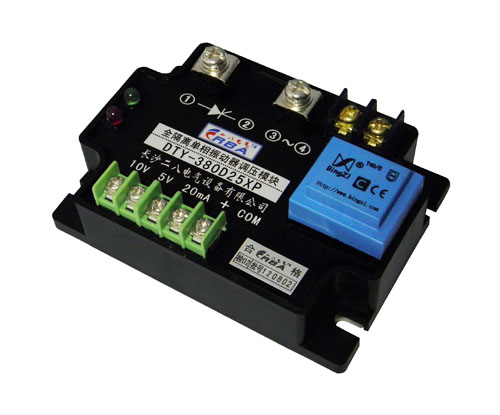

| 1.全隔离单相振动器调压模块是集随机型半波固体继电器﹑随机型SSR移相触发器和同步变压器(兼作模块内部电源变压器)于一体而成,即可实现单相负载电压从0V到电网全电压的正半波无级可调。 |

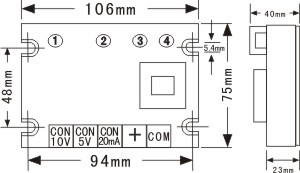

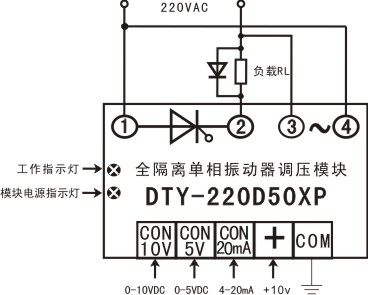

| 2.①为输入端，②为输出端，即相应的随机型半波固体继电器输入﹑输出端，电压等级只定380Vac一个规格，可以使用在小于420Vac的电网上。 |
| 3.③④为模块内部同步变压器初级，分220Vac和380Vac两种规格：220Vac规格的模块允许使用在165-240Vac范围的电网上，380Vac规格的模块允许使用在285-420Vac的电网上，③④不分同名端。 |
4.COM为内部地端，CON5V﹑CON10V﹑20mA为控制端，+ 端为内部产生,只供电位器手动控制用。
①②③④的强电部分和 +﹑CON5V﹑CON10V﹑CON20mA﹑COM的弱电部分为全隔离。 |
| 5.自动控制0-5VDC信号使用CON5VDC和COM(地）模块上，+﹑CON20mA﹑CON10V必须悬空。 |
| 6.自动控制0-10VDC信号使用CON10V和COM(地）模块上，+﹑CON5V﹑CON20mA必须悬空。 |
| 7.自动控制4-20mA信号使用CON20mA和COM(地）模块上，+﹑CON5V﹑CON10V必须悬空。 |
| 8.手动控制信号使用+﹑CON10V和COM(地）模块上，CON5V﹑CON20mA必须悬空。模块上的"+"只提供手动控制使用，不作它用。 |
| 9.0-5V、0-0.8V左右时为全关闭，0.8-4.6V左右时为可调区域，4.6-5V左右时为全开通区域，交流电压为最大值。 |
| 10.0-10V、0-1.6V左右时为全关闭，1.6-9.5V左右时为可调区域，9.5-10V左右时为全开通区域，交流电压为最大值。 |
| 11.4-20mA、0-4.5mA左右时为全关闭，4.5-19.5mA左右时为可调区域，19.5-20mA左右时为全开通区域，交流电压为最大值。 |
